2.8palcový TFT LCD dotykový displej

    2.8palcový TFT rezistivní dotykový displej



  • Velikost: 2.8
  • Rozlišení: 240×320 bodů
  • Pozorovací úhel: 12 hodin
  • Typ rozhraní: RGB
  • Čip ovladače: ST7789V
  • Dotyková metoda: RTP
  • Jas podsvícení: 360 cd/m²
  • Rozměry: 50.00 (Š) * 69.20 (V) * 3.30 (T) mm
Získejte cenovou nabídku
Online poptávka

Vyhledávání na LCD obrazovce

Základní Parametry

HC-280CI4026 je 2.8palcová rezistivní TFT LCD dotyková obrazovka s rozlišením 240×320 pixelů. Používá integrovaný obvod ST7789V, je vybaven rezistivní dotykovou obrazovkou, přenosem dat přes RGB rozhraní a nízkou spotřebou energie, což zajišťuje efektivní a stabilní provoz. Podporuje rozlišení 240×320 nebo 480×640 a obsahuje rozhraní SPI, MCU a MIPI.



PoložkaObsahJednotka
Velikost2.8palec
Rozměr LCM50.00 (W) * 69.20 (V) * 3.30 (T)mm
Aktivní oblast LCD43.20 * 57.60mm
Počet Bodů240 × 320pixel
Typ LCDa-Si TFT
Prohlížení směru12 hodin
Driver ICST7789
Typ rozhraníRGB
Provozní teplota-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění-30 ℃ ~ 80 ℃
Podsvícení360 cd / m²
 TouchscreenRezistivní dotyková obrazovka

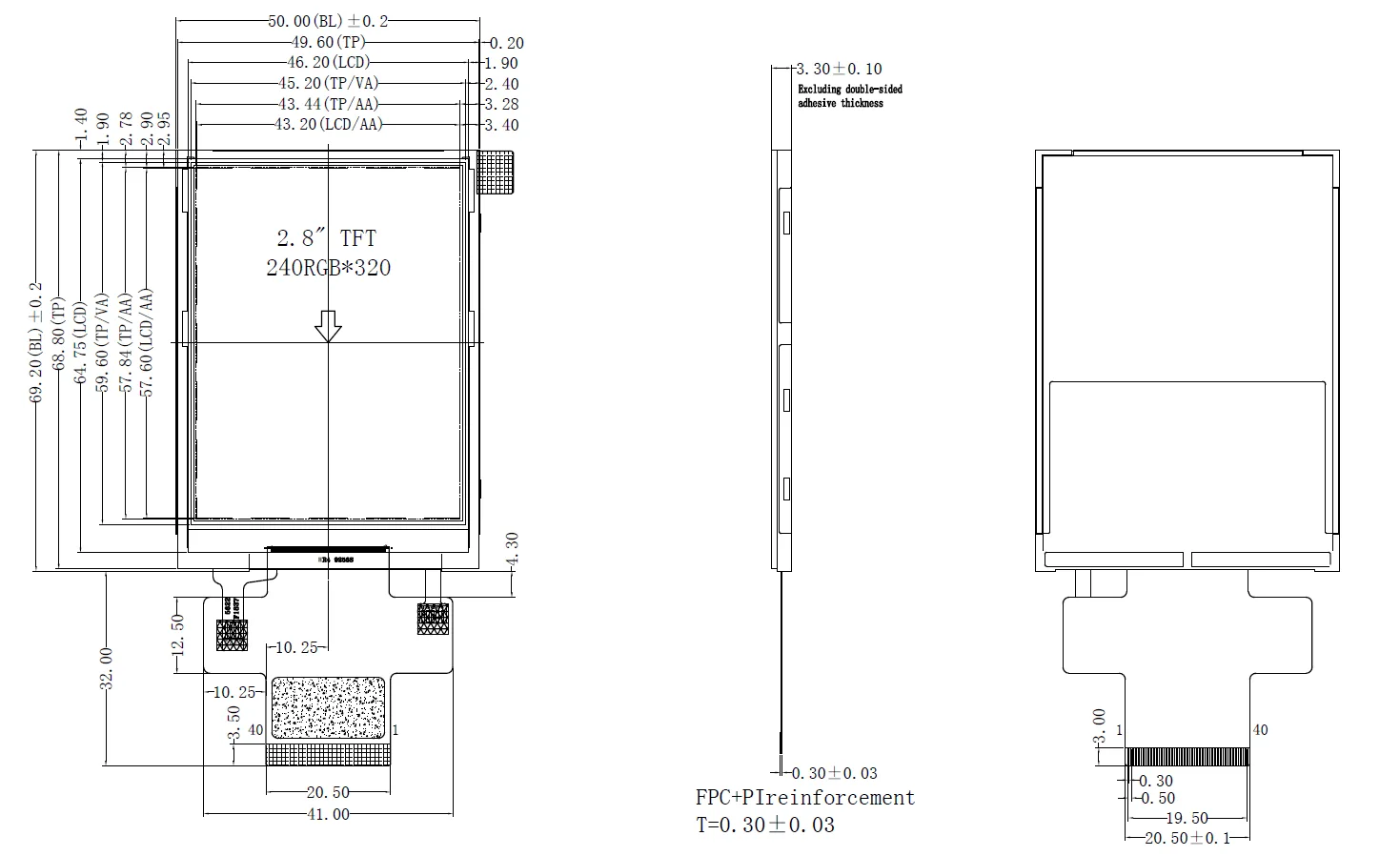

Výkres

Rozhraní

NO.SymbolPopis
1GNDZemě
2LEDAAnoda podsvícení
3-6LEDK1-LEDK4Katoda podsvícení
7XRDotykový panel X souřadnice vpravo
8YUDotykový panel Y souřadnice nahoru
9XLDotykový panel X souřadnice vlevo
10YDDotykový panel Y souřadnice dolů
11RESETResetujte signál, po zapnutí udržujte Low déle než 10 ms.
12VHSYNC                       DPI: Signál synchronizace snímků

Opravte na úroveň DGND, když se nepoužívá.

13HSHNC                        DPI: Linkový synchronizační signál

Opravte na úroveň DGND, když se nepoužívá.

14DOTCLK                           DPI: Bodový hodinový signál

Opravte na úroveň DGND, když se nepoužívá.

15DOUPĚ                      DPI: Vstupní signál ENABLE pro data

Opravte na úroveň DGND, když se nepoužívá.

16-21R0-R5Datová sběrnice
21-27G0-G5Datová sběrnice
28-33B0-B5Datová sběrnice
34S.D.O                       sériový výstup dat obousměrný kolík

Nechte jej otevřít v režimu rozhraní MPU

35SDI                DIN/SDA: sériový datový vstup/výstup obousměrný kolík

Opravte na úroveň DGND, když se nepoužívá.

36SCL                      WRX pin, slouží jako zapisovací signál

Pin SCL jako sériový hodinový signál při provozu v sériovém rozhraní

Opravte na úroveň IOVCC, když se nepoužívá

37CS                           Vstupní signál pro výběr čipu

Nízká: čip je vybrán a přístupný

Vysoká: čip není vybrán a není přístupný

Opravte na úroveň IOVCC, když se nepoužívá.

38IOVCCPřipojte k externímu zdroji napájení 1.65 ~ 3.3 V.
39VCIPřipojte k externímu zdroji napájení 2.5 ~ 3.3 V.
40GNDZemě

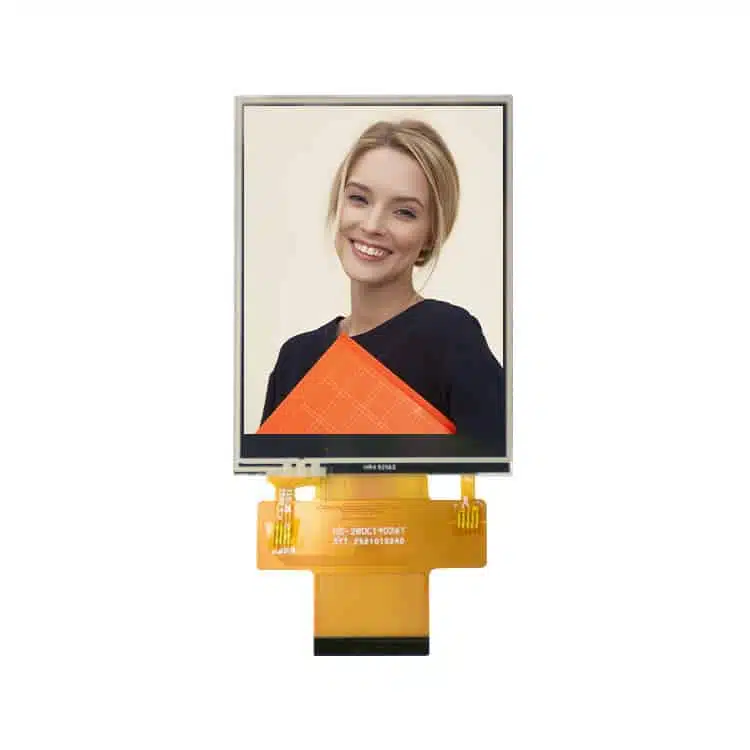

Obrázek
