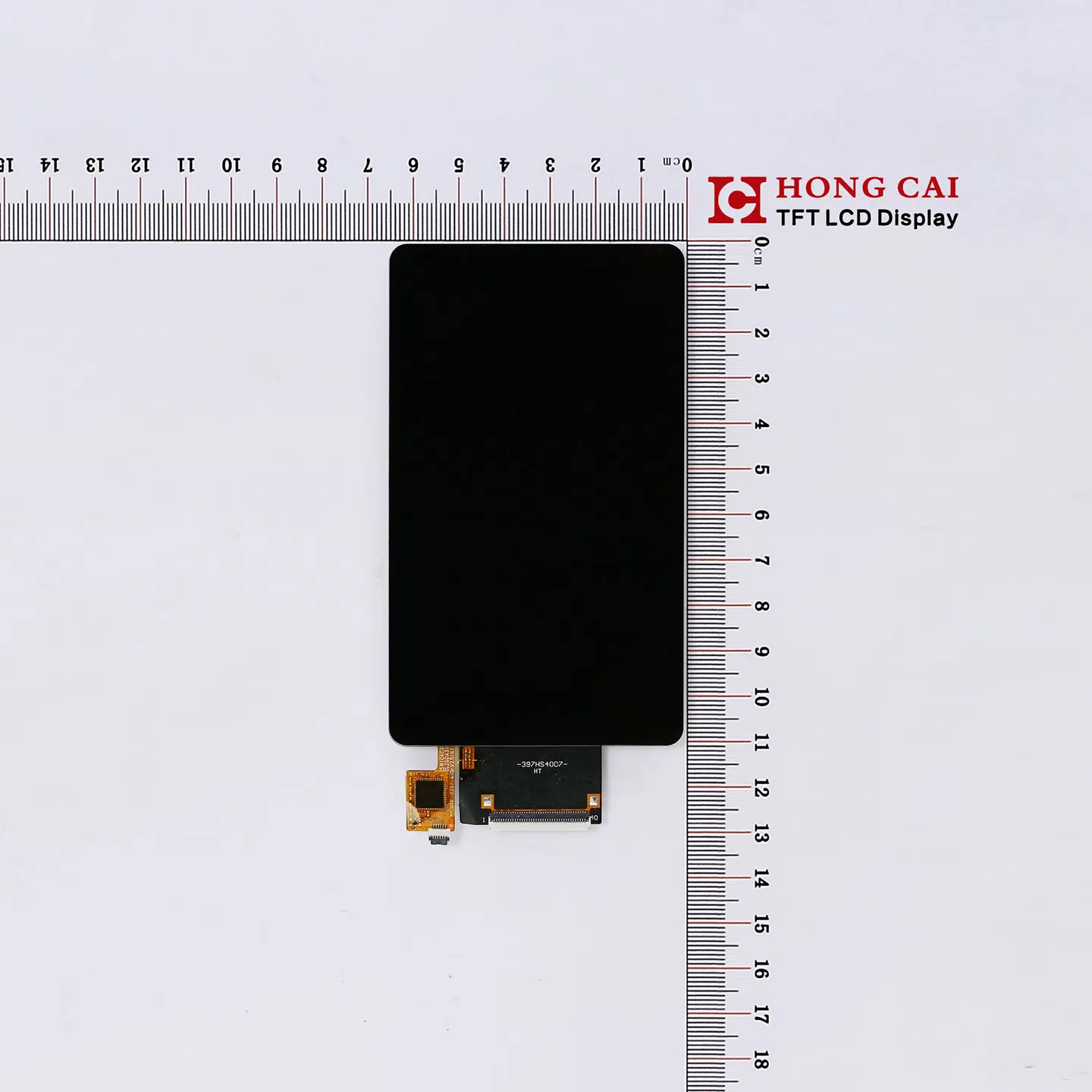

Display LCD RGB da 3.97 pollici

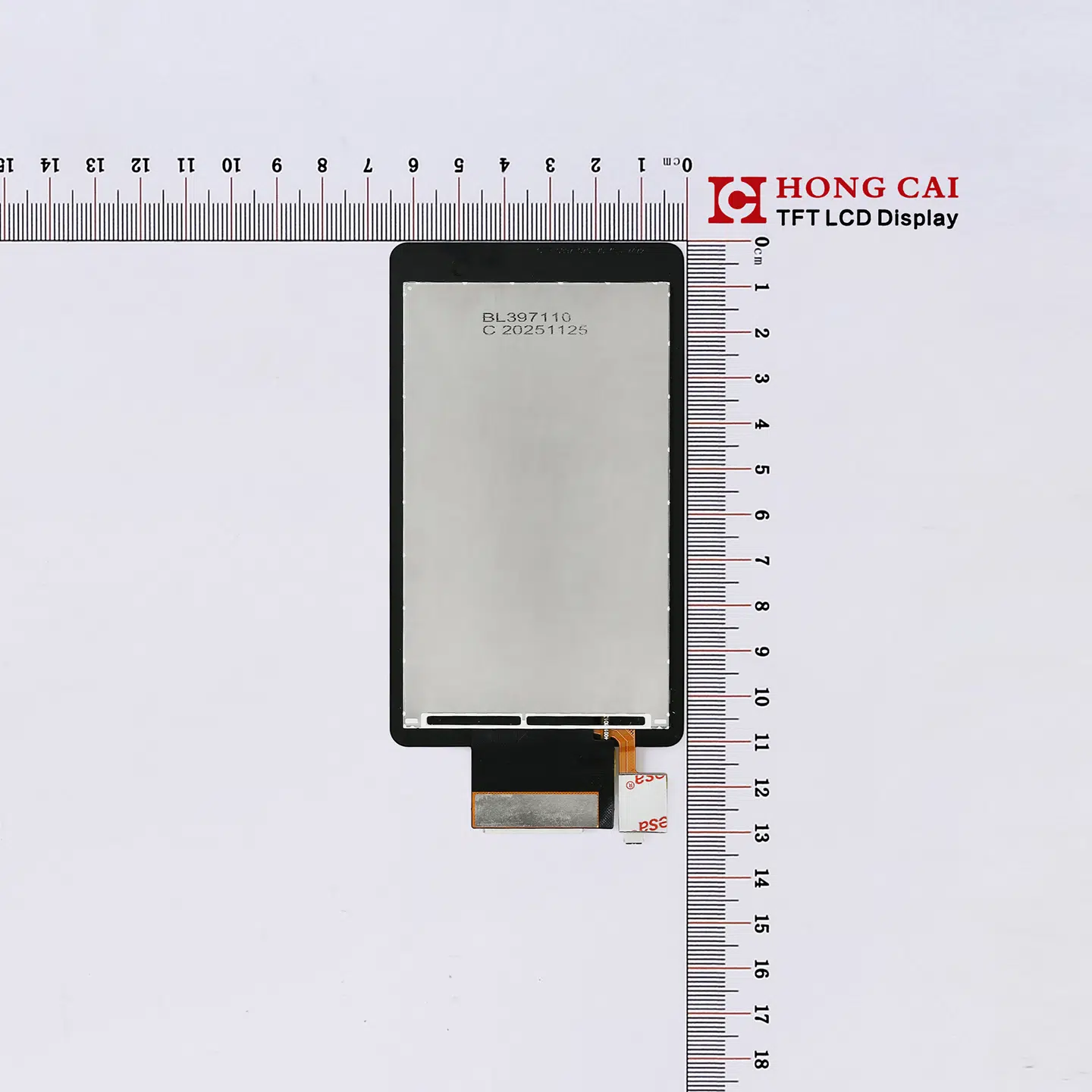

Display LCD RGB da 3.97 pollici - Immagine 2

       IPS RGB da 3.97 pollici



  • Taglia: 3.97
  • Risoluzione: 480×800 punti
  • Angolo di visione: libero
  • Tipo di interfaccia: RGB
  • Chip driver: ST7701S
  • Metodo touch: CTP
  • Luminosità della retroilluminazione: 350 cd/m²
  • Dimensioni: 57.14 (L) × 96.85 (A) × 1.85 (P)
ottenere un preventivo
Richiesta online

Cerca schermo LCD

Parametri di Base

Si tratta di un display LCD RGB da 3.97 pollici con una risoluzione di 480x800 pixel. È dotato di funzionalità touch capacitiva espandibile (CST826) ed è un display LCD TFT. Il circuito integrato di controllo è ST7701S e supporta le interfacce RGB, MIPI e MCU, ma non SPI.

ArticoloContenutiUnità
Taglia3.97pollice
Dimensione LCM57.14 (larghezza) * 96.85 (altezza) * 1.85 (altezza)mm
Area attiva LCD51.84 * 86.40mm
Numero di punti480 * RGB * 800pixel
Tipo LCDa-Si TFT
Direzione di visualizzazioneIPS
Driver ICST7701
Tipo di interfacciaRGB
TouchscreenTBD
Temperatura di conservazione-30 ℃ ~ 80 ℃

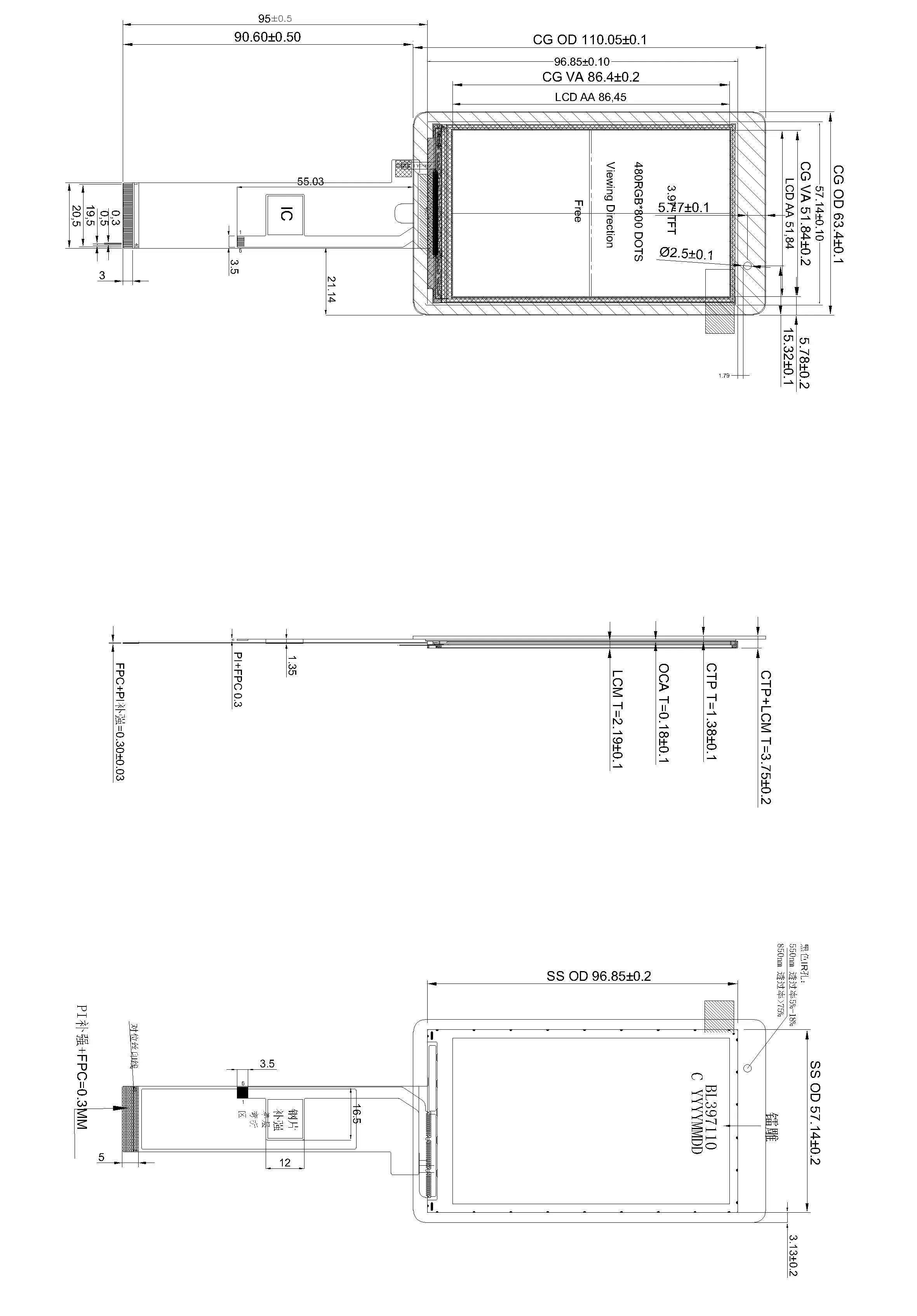

Disegno

Interfaccia

PIN NO.SimboloFunzione
1LEDKCatodo di retroilluminazione
2DÀAnodo di retroilluminazione
3GNDTerra
4VCCAlimentatore analogico per LCM (2.8 V)
5-12B0-B7Bus dati RGB
13-20G0-G7Bus dati RGB
21-28R0-R7Bus dati RGB
29GNDTerra
30DCLKSegnale di clock pixel in RGB I/F
31NCNC
32HSYNCSincronizzazione orizzontale. Segnale in RGB I/F
33VSYNCSincronizzazione verticale. Segnale in RGB I/F
34DESegnale di abilitazione dati in modalità RGB I/F DE
35NCNC
36GNDTerra
37RESETSegnale di ripristino del chip
38CSPerno di reset del chip
39SCLOrologio dell'interfaccia seriale
40SDIPin di ingresso dati seriale nel funzionamento dell'interfaccia seriale

Immagine
