基本参数

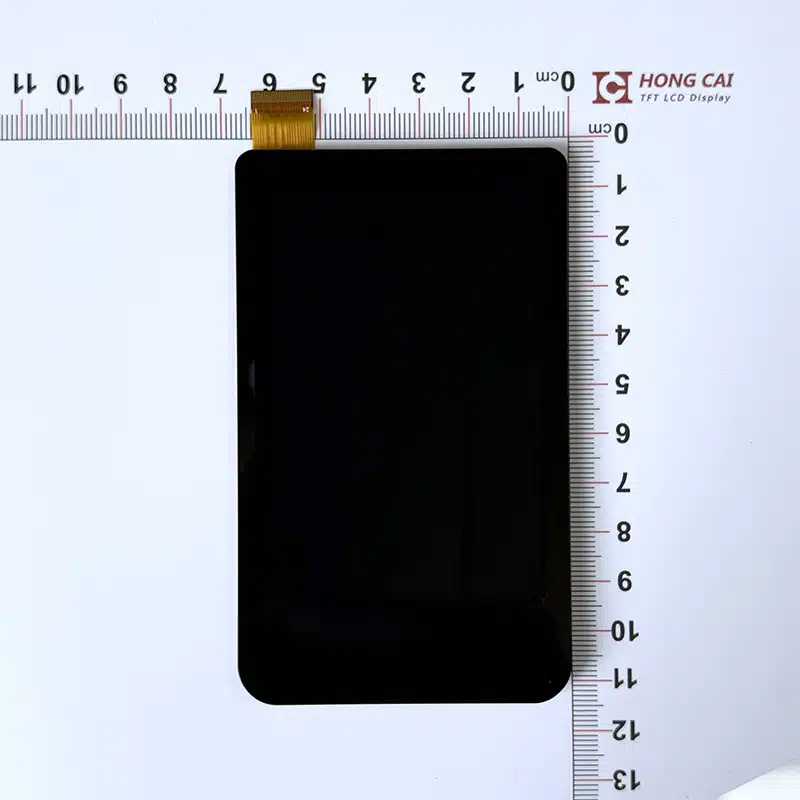

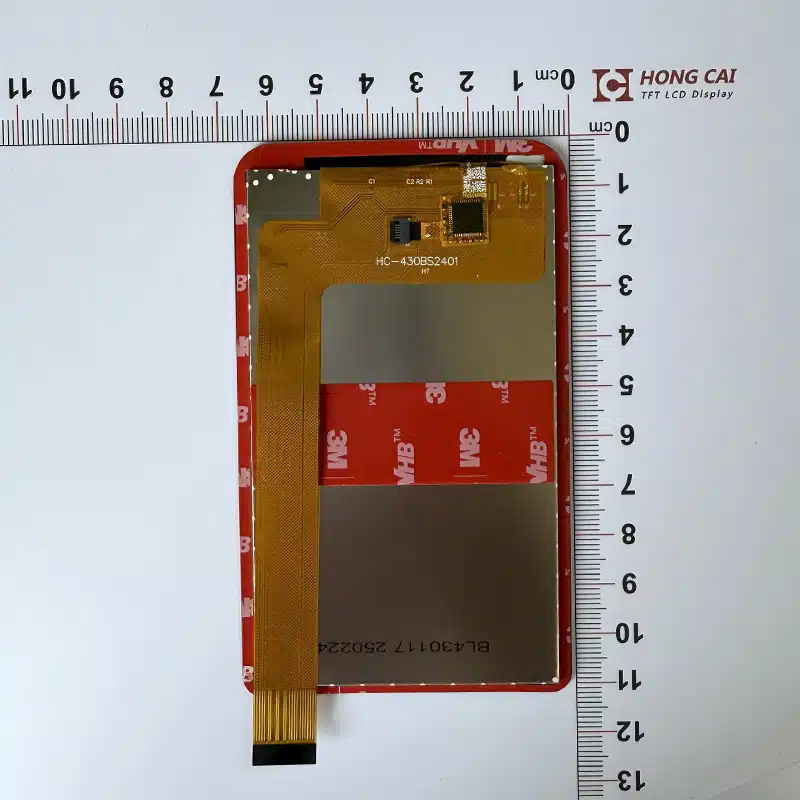

Il modello K430BS2401 è dotato di un display da 4.3 pollici orientato in verticale con interfaccia MIPI.TFT LCDDisplay LCD con risoluzione 480*800 pixel e touch screen capacitivo. Il display IPS con angolo di visione completo fornisce risultati chiari e dettagliati.

Altre interfacce e risoluzioni della stessa dimensione:

尺寸	risoluzione	接口方式	Touch screen
4.3	480 × 272	SPI	Condensatori/Resistenze
4.3	480 × 272	RGB	Condensatori/Resistenze
4.3 pollici verticali	480 × 800	MIPI	电容
4.3	800 × 480	RGB	Condensatori/Resistenze

Specifiche di base

Articolo	Contenuti	Unità
Taglia	4.3	pollice

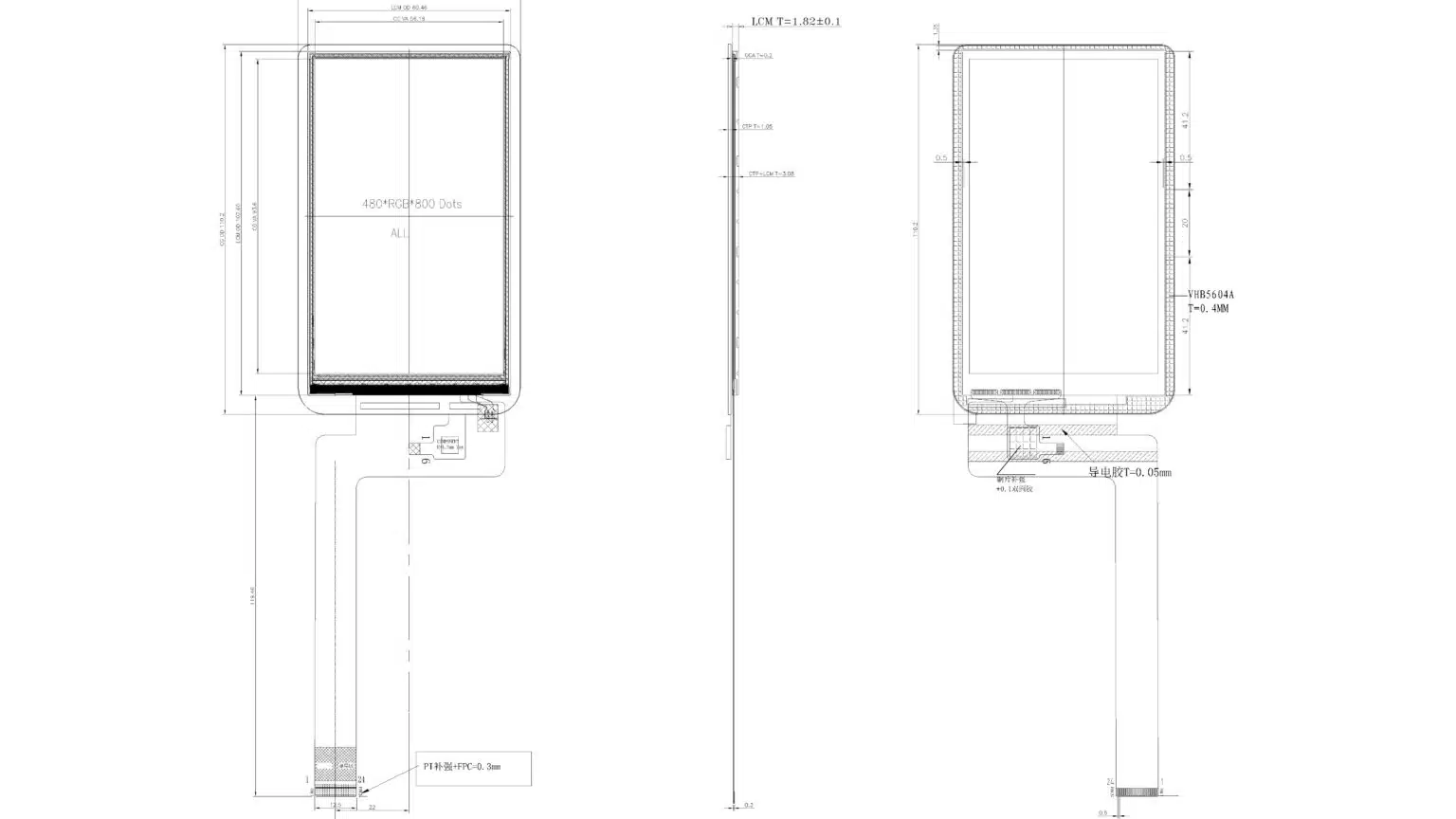

Dimensione LCM	60.34 (larghezza) * 102.40 (altezza) * 1.85 (altezza)	mm
Area attiva LCD	56.16 * 93.60	mm
Numero di punti	480 × 800	pixel
Tipo LCD	a-Si TFT
Direzione di visualizzazione	Gratis
Driver IC	ST7701S
Tipo di interfaccia	MIPI
Touchscreen	G + G
CTP CI	GT911

?

接口

NON.	Simbolo	Descrizione
1	LED-A	ANODO DI ALIMENTAZIONE PER RETROILLUMINAZIONE
2	LED-K	CATODO DI ALIMENTAZIONE PER RETROILLUMINAZIONE
3	VCC (2.8)	ALIMENTAZIONE (2.8 V)
4	IOVCC(1.8)	ALIMENTAZIONE I/O (1.8 V)
5	GND	Terra
6	CLKP	Pin di ingresso del segnale differenziale CLOCK MIPI-DSI
7	CLKN	Pin di ingresso del segnale differenziale CLOCK MIPI-DSI
8	GND	Terra
9	D0N	Pin di ingresso del segnale differenziale dati MIPI-DSI. (Corsia dati 0)
10	D0P	Pin di ingresso del segnale differenziale dati MIPI-DSI. (Corsia dati 0)
11	GND	Terra
12	D1N	Pin di ingresso del segnale differenziale dati MIPI-DSI. (Corsia dati 1)
13	D1P	Pin di ingresso del segnale differenziale dati MIPI-DSI. (Corsia dati 1)
14	GND	Terra
15	NC	Non connettersi
16	LCD_ID(PD)	LCD_ID(PD)
17	LCDRST	LCDRST
18	GND
19	GND_TP
20	SDA_TP
21	SCL_TP
22	VDD_TP
23	INT_TP
24	RESET_TP


FAQ

Quantità minima ordinabile per display TFT di piccole dimensioni (semi-personalizzati)?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma per produzioni di prova o progetti di campionatura, la quantità può essere negoziata anche per quantitativi inferiori.

Quantità minima ordinabile (semi-personalizzata) per display TFT di medie dimensioni?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 100 unità, ma quantità inferiori possono essere negoziate per progetti di produzione pilota o prototipazione.

In quali circostanze è supportato il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

Perché scegliere noi?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

La vostra fabbrica è in grado di gestire direttamente i documenti di spedizione ed esportazione?

Possiamo concordare termini di spedizione quali EXW, FOB, CIF o DDP e collaborare con lo spedizioniere da te designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

Quali sono i paesi in cui operano i vostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

Una forma di retroilluminazione personalizzata e un cavo di interfaccia FPC.
B. Luminosità 1000 cd/m², interfaccia, FPCA può essere basata su.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Luminosità ultra elevata

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ EWV (angolo di visione extra ampio))

Gli angoli di visione su/giù/sinistra/destra sono tutti di 60 gradi.
Angolo di visione completo IPS, gli angoli di visione su/giù/sinistra/destra sono tutti di 89 gradi.

④ Schermo tattile

Touchscreen capacitivo, touchscreen resistivo a quattro o cinque fili, finitura lucida o opaca personalizzabile. AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), display TDM, touchscreen e integrazione ottica OCA.

Schermo MIPI da 4.3 pollici, 480×800

Schermo LCD touchscreen capacitivo da 4.3 pollici
