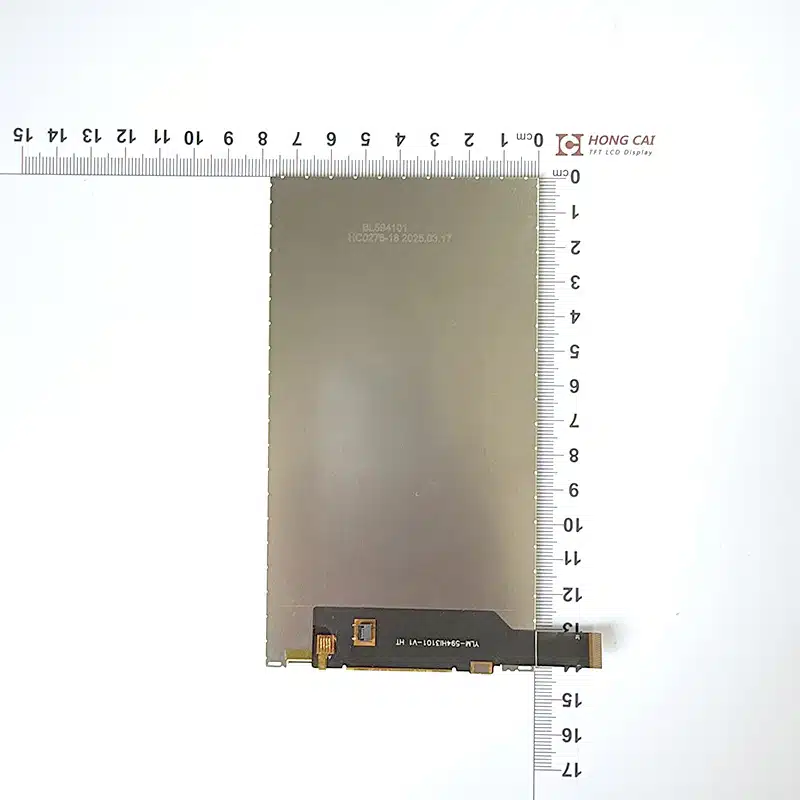

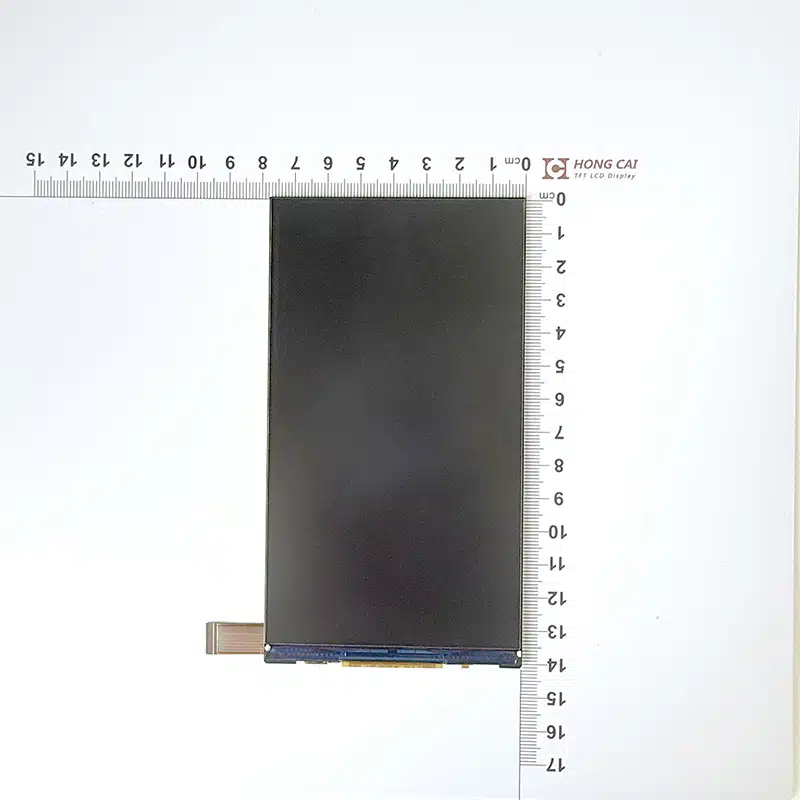

세로 방향의 6인치 TFT LCD 디스플레이는 세로 모드 디스플레이에 탁월한 솔루션입니다. MIPI 인터페이스인 HC-594HI3101, 720 x 1280 픽셀 해상도, 500cd/m²의 밝기, 정전식 터치 기능을 갖추고 있으며, 최대 1670만 가지 색상을 지원합니다.
| 항목 | 목차 | 단위 |
| 크기 | 5.94 | 인치 |

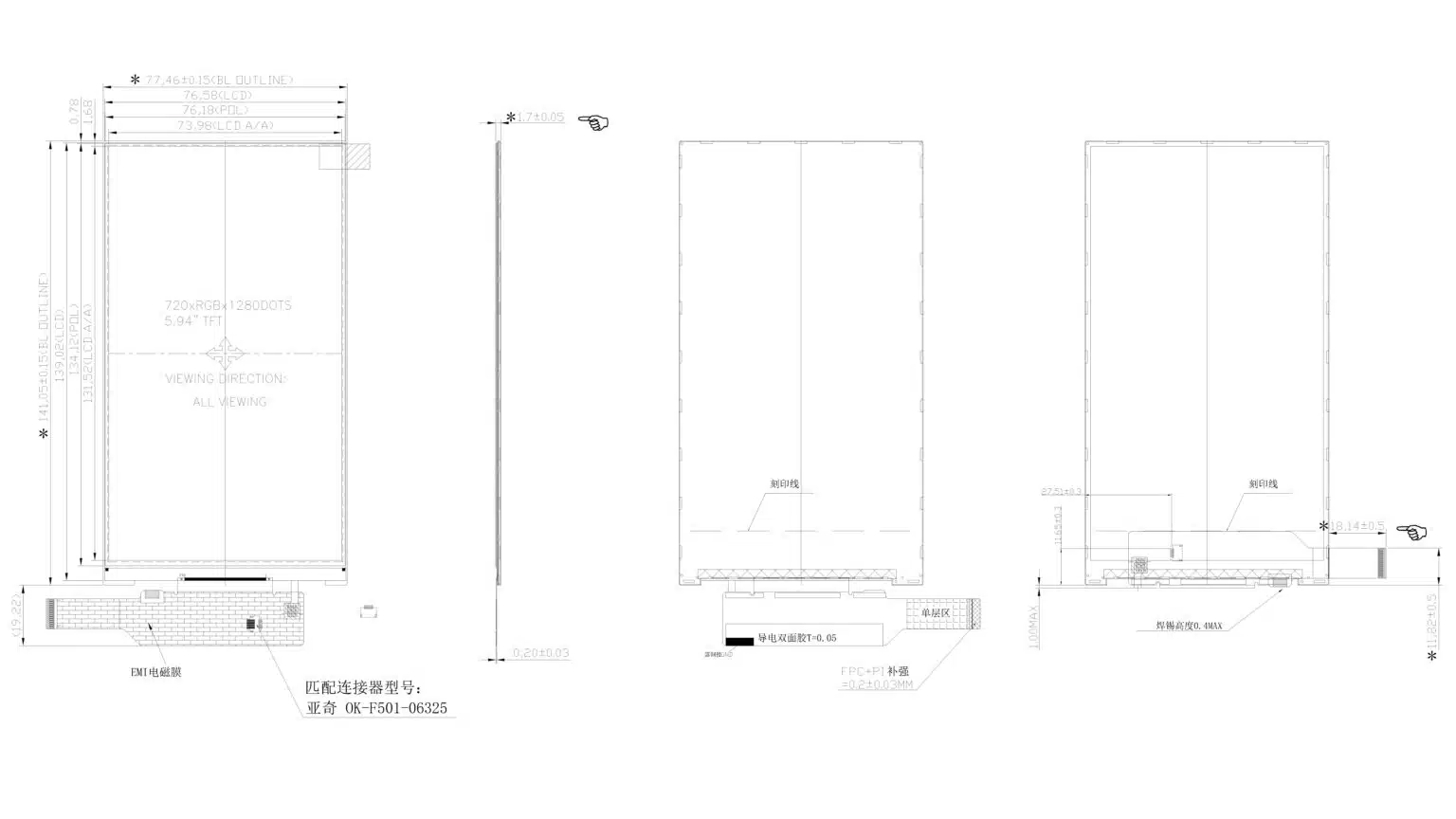

| LCM 차원 | 77.46(폭)* 141.05(높이) * 1.7(두께) | mm |
| LCD 활성 영역 | 73.98 * 131.52 | mm |
| 점의 개수 | 720 * RGB * 1280 | 픽셀 |
| 액정 유형 | a-Si TFT | |
| 보기 방향 | 무료 | |
| 드라이버 IC | ILI9881D | |
| 인터페이스 유형 | MIPI | |
| 작동 온도 | -20 ℃ ~ 70 ℃ | |
| 저장 온도 | -30 ℃ ~ 80 ℃ | |
| 백라이트 유형 | 14 LED가 | |
| 작동 온도 | -20 ℃ ~ 70 ℃ | |
| CTP 차원 | 74.00 140.00 * * 3.70 | mm |
| CTP 구조 | TBD | |
| CTP용 드라이버 IC | TBD |
| NO. | PIN | 기능 설명 |
| 1 | GND | 육로 |
| 2 | D3N | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 3) |
| 3 | D3P | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 3) |
| 4 | GND | 육로 |
| 5 | D2N | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 2) |
| 6 | D2P | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 2) |
| 7 | GND | 육로 |
| 8 | CLKN | MIPI-DSI CLOCK 차동 신호 입력 핀 |
| 9 | CLKP | MIPI-DSI CLOCK 차동 신호 입력 핀 |
| 10 | GND | 육로 |
| 11 | D1N | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 1) |
| 12 | D1P | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 1) |
| 13 | GND | 육로 |
| 14 | D0N | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 0) |
| 15 | D0P | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 0) |
| 16 | GND | 육로 |
| 17 | 초기화 | 리셋 핀 |
| 18 | TE | TE(Tearing Effect) 핀을 제공합니다. |
| 19 | IOVCC | I/O 전원 공급 장치(1.8V/2.8V) |
| 20 | VDD | 전원 공급 장치(2.8V) |
| 21 | VDD | 전원 공급 장치(2.8V) |
| 22 | GND | 육로 |
| 23 | TP-SDA | I2C 데이터 신호 |
| 24 | TP-SCL | I2C 클록 신호 |
| 25 | TP-INT | 인터럽트 싱갈 |
| 26 | TP-리셋 | CTP용 핀 재설정 |
| 27 | VDD | 전원 공급 장치(2.8V) |
| 28 | VDD | 전원 공급 장치(2.8V) |
| 29 | GND | 육로 |
| 30 | A | 전원 공급 장치 - 백라이트 ATHDE용 |
| 31 | K | 전원 공급 장치 - 백라이트 음극용 |
당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 소형 세미 커스텀 TFT 디스플레이는 일반적으로 100개부터 주문하며, 시제품 생산이나 샘플 제작의 경우 수량을 더 낮추도록 협의 가능합니다.
당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 중형 세미커스텀 TFT 디스플레이는 일반적으로 100개 단위로 주문하며, 파일럿 생산이나 시제품 제작을 위해 더 적은 수량을 협의하여 주문하실 수 있습니다.
대량 생산 또는 대량 프로젝트주문이 일정 규모에 도달하면
프로젝트 개발 단계：고객이 화면 드라이버, 인터페이스 전압 또는 소프트웨어를 조정하고 있습니다.
특별한 요구：수평 화면 디스플레이, 터치 솔루션 등이 필요한 경우
触摸屏: 정전식 및 저항식 터치스크린, AG, AF, AR 등
백라이트 밝기1000 cd/m² 이상의 요구 사항을 충족할 수 있습니다. (미놀타 색도 분석기)
산업 및 의료：특정 산업 요구 사항 등을 충족해야 함
저희 영업팀은 국제 무역 및 TFT 디스플레이 기술 사양에 정통합니다. 빠른 응답(보통 2시간 이내)을 드리며, 생산 전에 완전한 기술 도면이나 실제 사진, 샘플을 통해 모든 세부 사항을 확인합니다.
많은 해외 고객은 의사소통, 품질, 국제 물류 등의 이유로 대리점을 이용하는 것을 선호합니다.
풍부한 경험을 바탕으로 설계, 견적, 제작, 품질 검사, 애프터서비스, 통관부터 해외 배송까지 원스톱 서비스를 제공합니다. 공장 직거래 가격과 편리한 서비스를 경험해 보세요.
EXW, FOB, CIF 또는 DDP와 같은 운송 조건을 정하고, 고객이 지정한 화물 운송업체와 협력할 수 있습니다.
항공 운송, 해상 운송, 익스프레스 배송 등 어떤 운송 수단이든 빠르고 안전한 배송을 보장합니다.
중국, 아시아, 유럽
① 맞춤형 디스플레이 화면
맞춤형 백라이트 모양과 인터페이스 케이블 FPC.
B. 밝기 1000cd/m², 인터페이스, FPCA를 기반으로 할 수 있습니다.
C. 고객은 RGB, SPI, MCU, LVDS, MIPI 간의 맞춤형 인터페이스 변환을 요구합니다.
② 초고휘도
고휘도 백라이트 기술(≥1000nits)로 햇빛 아래에서도 선명하게 보입니다.
③ EWV(초광각 시야각))
상하좌우 시야각은 모두 60도입니다.
IPS 전체 시야각, 상하좌우 시야각은 모두 89도입니다.
④ 터치스크린
정전식 터치스크린, 4선식 또는 5선식 저항식 터치스크린, 맞춤형 광택 또는 무광 마감. AR(반사 방지), AG(눈부심 방지), AF(지문 방지), TDM 디스플레이, 터치스크린 및 OCA 광학 통합.
