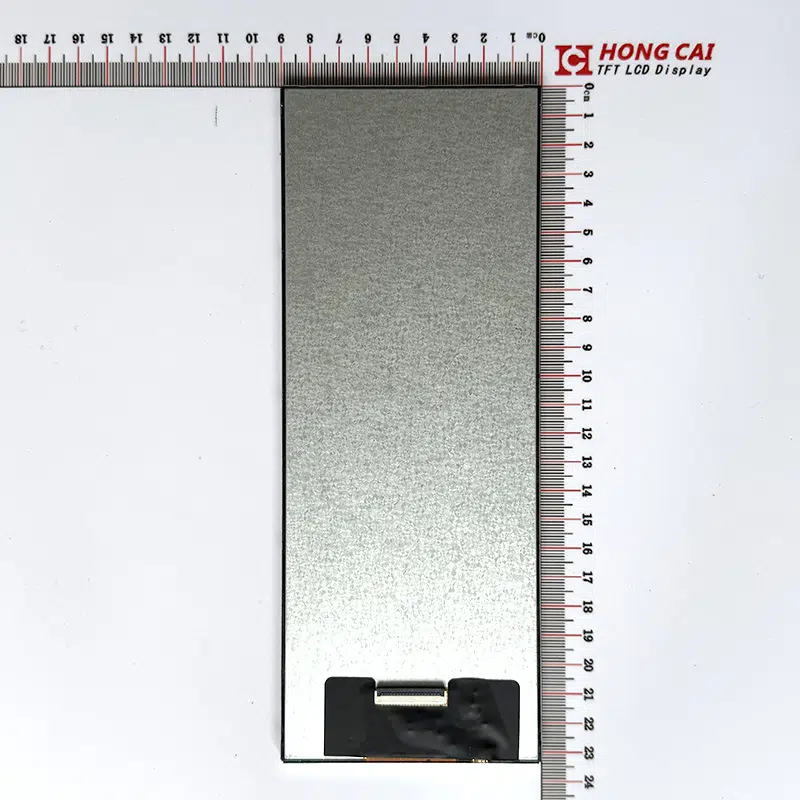

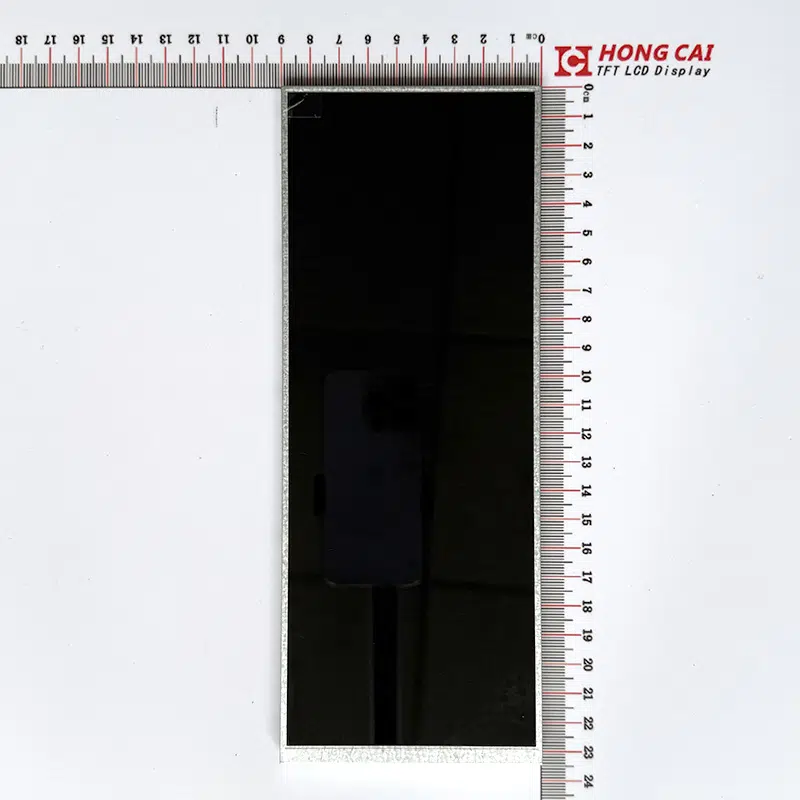

9.3-calowy pionowy ekran TFT

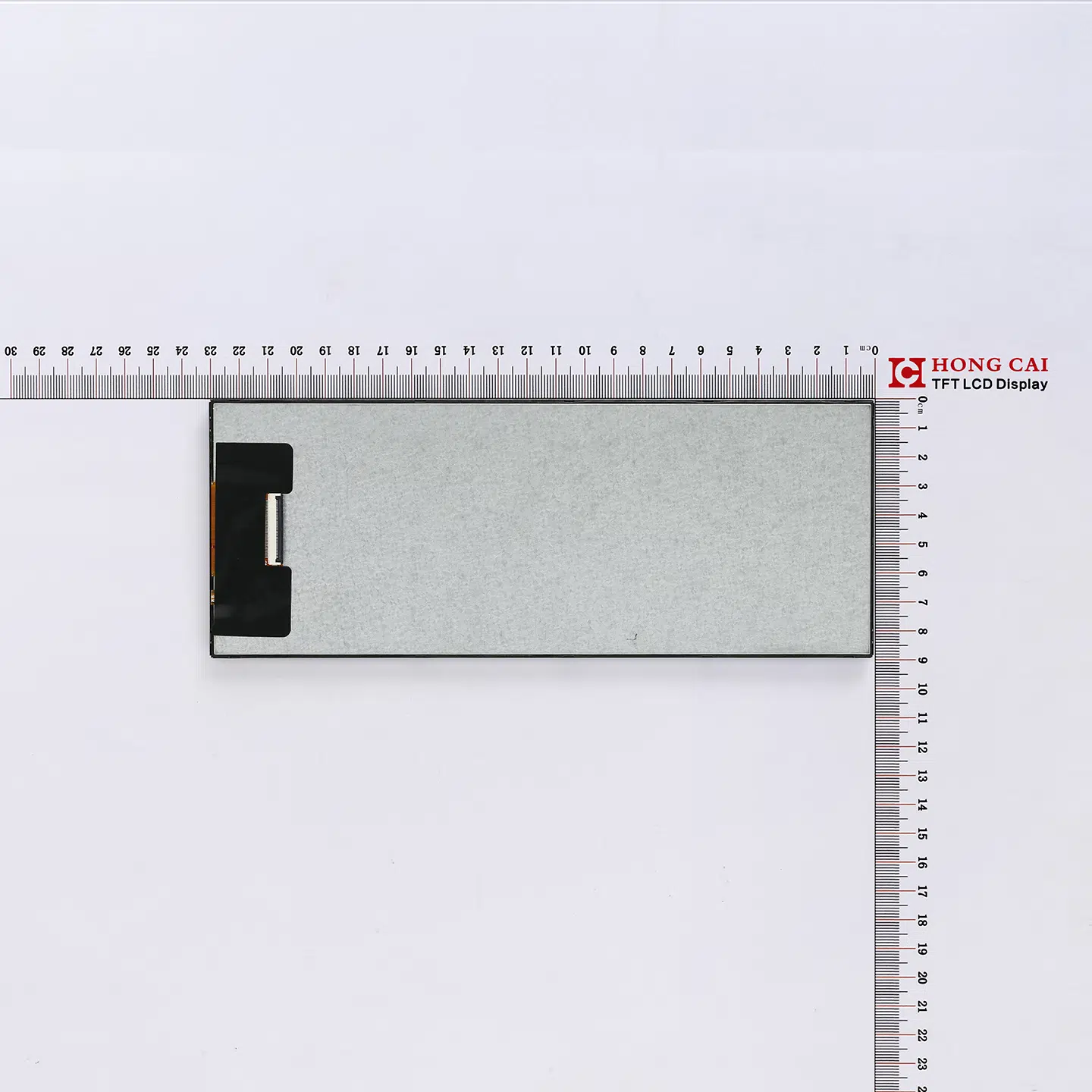

9.3-calowy pionowy ekran TFT – obraz 2

    9.3-calowy ekran barowy



  • Rozmiar: 9.3 cala
  • Rozdzielczość: 600×1600
  • Kąt widzenia: WSZYSTKIE
  • Typ interfejsu: MIPI
  • Sterownik IC: ST7703
  • Metoda dotykowa: CTP
  • Jasność podświetlenia: 500 cd/m²
  • Wymiary: 89(wys.) x 231(szer.) x 4.6(gr.)
获取报价
Zapytanie online

Wyszukiwanie wyświetlaczy LCD

基本参数

To 9.3-calowy pionowy ekran TFT z panelem IPS i rozdzielczością 600×1600. Wykorzystuje on układ scalony ST7703, obsługuje interfejs MIPI, wyświetla więcej treści w orientacji pionowej, lepiej nadaje się do układów list, zajmuje mniej miejsca i może wyświetlać więcej informacji.

Pozycja Spis treści Jednostka
Rozmiar ekranu LCD 9.3 cal
Wymiar NWW 89(wys.) x 231(pion.) x 4.6(głęb.) mm
Obszar aktywny LCD 82.944 (H) x221.184 (V) mm
Liczba kropek 600 × 1600 piksel
Rodzaj LCD Aktywna matryca LTPS TFT
Kierowca lC ST7703
Interfejs MIPI
Kierunek wyświetlania WSZYSTKO
temperatura robocza -20 ℃ ~ 70 ℃
Temperatura przechowywania -30 ℃ ~ 80 ℃
Typ podświetlenia diody 6
Jasność 500 cd / m²

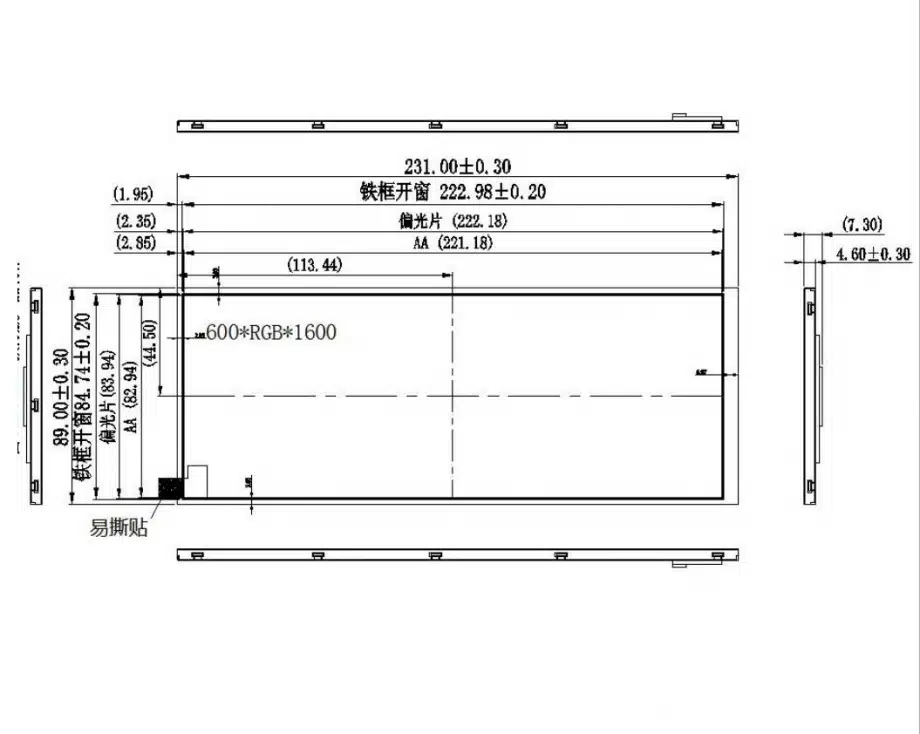

图纸

接口

Nie. symbol Funkcjonować
1 GND Ziemia
2 D0N Szybkie złącza wejścia/wyjścia sygnału różnicowego interfejsu danych.
3 D0P Szybkie złącza wejścia/wyjścia sygnału różnicowego interfejsu danych.
4 GND Ziemia
5 D1N Szybkie piny wejściowe sygnału różnicowego danych interfejsu
6 D1P Szybkie piny wejściowe sygnału różnicowego danych interfejsu
7 GND Ziemia
8 CLKP Szybkie wejście różnicowego sygnału zegara interfejsu.
9 CLKN Szybkie wejście różnicowego sygnału zegara interfejsu.
10 GND Ziemia
11 D2N Szybkie piny wejściowe sygnału różnicowego danych interfejsu
12 D2P Szybkie piny wejściowe sygnału różnicowego danych interfejsu
13 GND Ziemia
14 D3N Szybkie piny wejściowe sygnału różnicowego danych interfejsu
15 D3P Szybkie piny wejściowe sygnału różnicowego danych interfejsu
16 GND Ziemia
17 GND Ziemia
18 NC Brak połączenia
19 NC Brak połączenia
20 ~ 23 NC Brak połączenia
24 RESET Sygnał resetu urządzenia
25 ~ 26 NC Brak połączenia
27 GND Ziemia
28 ~ 29 LED_K BL-
30 GND Ziemia
31 NC Brak połączenia
32 ~ 33 GND Ziemia
34 NC Brak połączenia
35 ~ 36 LED_A BL+
37 GND Ziemia
38 ~ 39 VCC 3.3V
40 NC Brak połączenia
