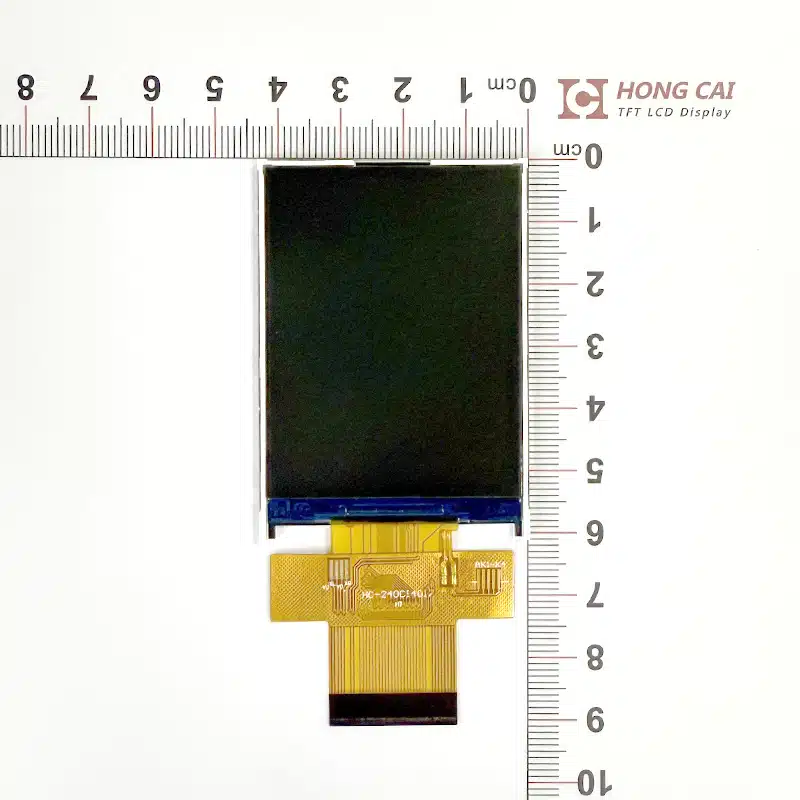

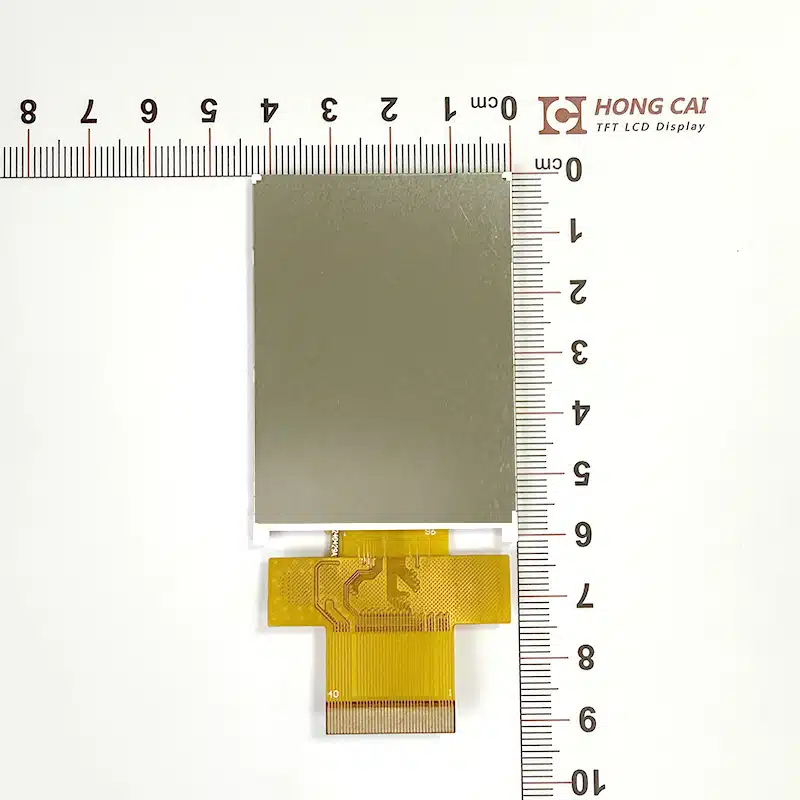

1000 밝기 LCD 디스플레이 2.4인치

야외용 고휘도 TFT 디스플레이

사이즈: 2.4
해상도: 240×320도트
시야각: TN
인터페이스 유형: MCU 8BIT/16BIT
드라이버 칩: ST7789V
터치 방식: 미정
백라이트 밝기: 1000 cd/m²
치수: 42.72(폭) * 60.26(높이) * 2.30(두께)

LCD 디스플레이 검색

기준 수량

1000 cd/m² 밝기의 2.4인치 TFT LCD 디스플레이입니다. HC-240CI4017 LCD는 ST7789 드라이버 IC를 사용하며 240×320 해상도를 자랑하여 선명하고 깨끗한 화면을 제공합니다. 마이크로컨트롤러와의 편리한 데이터 전송을 위해 SPI MCU 8비트/16비트 인터페이스를 지원합니다. 1000 cd/m² 밝기는 탁월한 성능과 사양을 보장하여 탁월한 디스플레이 솔루션을 제공합니다. 산업 및 소비자용 생산 공정 요건을 모두 충족하며 일관된 품질을 제공합니다.

동일한 인터페이스 정의에는 2.4인치, 2.8인치, 3.5인치가 포함됩니다.

항목	목차	단위
크기	2.4	인치
LCM 차원	42.72(폭)* 60.26(높이) * 2.30(두께)	mm
LCD 활성 영역	36.72 × 48.96	mm
점의 개수	240 × 320	픽셀
액정 유형	a-Si TFT
보기 방향	12시
드라이버 IC	ST7789
인터페이스 유형	MCU 8비트/16비트
작동 온도	-20 ℃ ~ 70 ℃
저장 온도	-30 ℃ ~ 80 ℃
역광	1000	cd / m²
터치 스크린	TBD

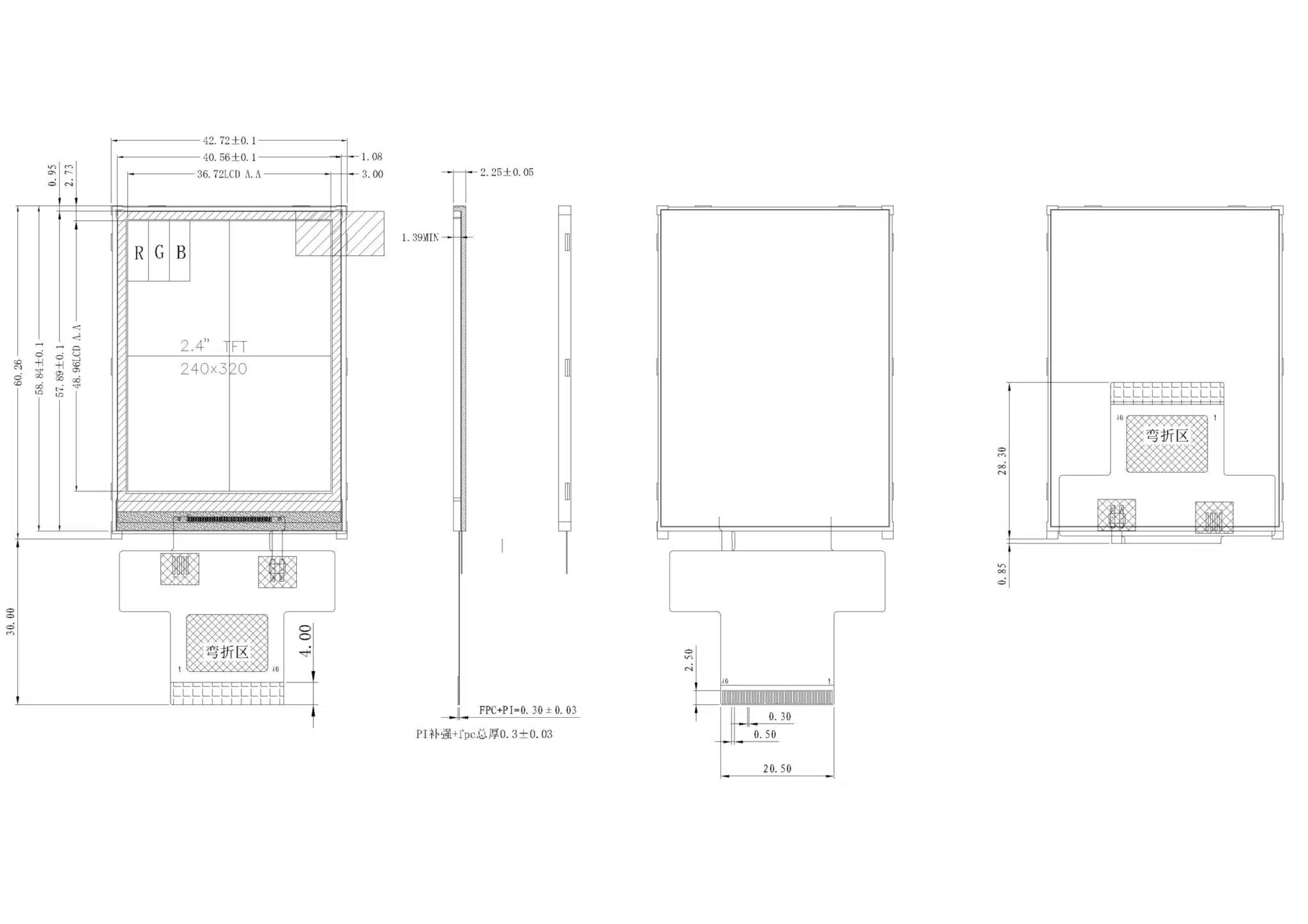

图纸

接口

핀 번호	상징	외부 연결	기능 설명
1	GND	전원 공급 장치	육로
2	NC	-	연결 없음
3	NC	-	연결 없음
4	NC	-	연결 없음
5	NC	-	연결 없음
6	NC	-	연결 없음
7	VDD	전원 공급 장치	LCD용 공급 전압(3.3V)
8	IOVDD	전원 공급 장치	로직을 위한 공급 전압(1.8V)
9	NC	-	연결 없음
10	/CS	MPU	활성 LOW 칩 선택 신호(GND에 연결 가능)
11	D / C	MPU	데이터/명령 선택: '1' = 데이터; '0' = 명령
12	/WR	MPU	활성 LOW 쓰기 신호
13	/RD	MPU	활성 LOW 읽기 신호
14	DB0	MPU	양방향 데이터 버스 8비트: DB8-DB15 사용 16비트: DB0-DB15 사용
15	DB1	MPU
16	DB2	MPU
17	DB3	MPU
18	DB4	MPU
19	DB5	MPU
20	DB6	MPU
21	DB7	MPU
22	DB8	MPU
23	DB9	MPU
24	DB10	MPU
25	DB11	MPU
26	DB12	MPU
27	DB13	MPU
28	DB14	MPU
29	DB15	MPU
30	/RES	MPU	활성 LOW 리셋 신호
31	IM0	MPU	IM0=0: 16비트(8080-II) IM0=1: 8비트(8080-II)
32	NC	-	연결 없음
33	GND	전원 공급 장치	육로
34	LED-K1	전원 공급 장치	백라이트 음극(접지)
35	LED-K2	전원 공급 장치	백라이트 음극(접지)
36	LED-K3	전원 공급 장치	백라이트 음극(접지)
37	LED-K4	전원 공급 장치	백라이트 음극(접지)
38	LED-A	전원 공급 장치	백라이트 애노드(100mA @ 3.1V)
39	GND	전원 공급 장치	육로
40	NC	-	연결 없음
