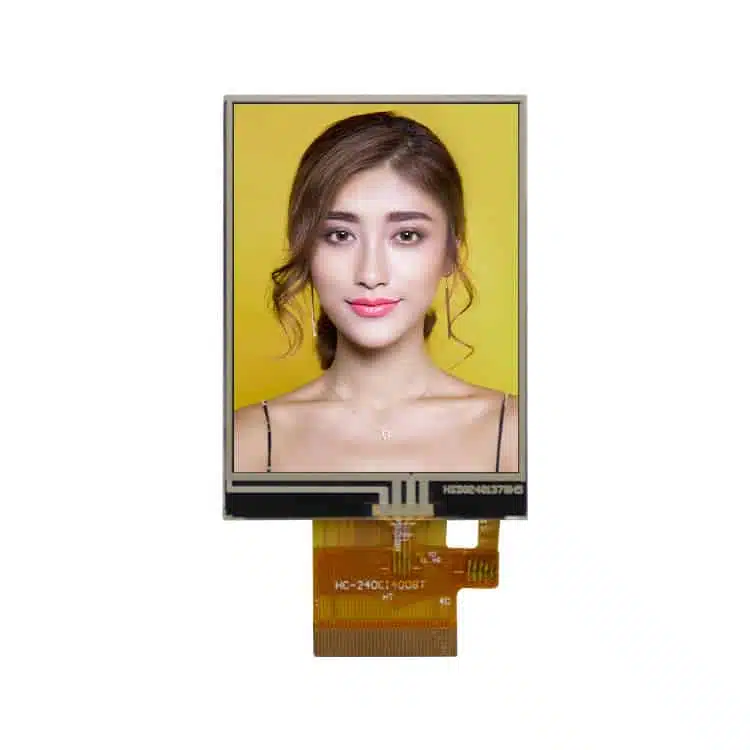

2.4인치 저항식 터치스크린

기준 수량

HC-240CI4008BT는 240×320 해상도의 2.4인치 저항막 방식 터치스크린 디스플레이를 탑재하여 선명하고 깨끗한 이미지를 제공합니다. 고성능 ST7789V 드라이버 칩은 안정적이고 원활한 작동을 보장합니다. MCU 인터페이스를 지원하여 다양한 마이크로컨트롤러와의 연결 및 데이터 전송이 용이합니다. 저항막 방식 터치스크린은 직관적인 사용자 조작을 가능하게 합니다.

항목	목차	단위
크기	2.4	인치
LCM 차원	42.72(폭)* 60.26(높이) * 2.30(두께)	mm
LCD 활성 영역	36.72 × 48.96	mm
점의 개수	240 × 320	픽셀
액정 유형	a-Si TFT
보기 방향	12시
드라이버 IC	ST7789
인터페이스 유형	MCU
작동 온도	-20 ℃ ~ 70 ℃
저장 온도	-30 ℃ ~ 80 ℃
역광	320	cd / m²
터치 스크린	저항식 터치스크린

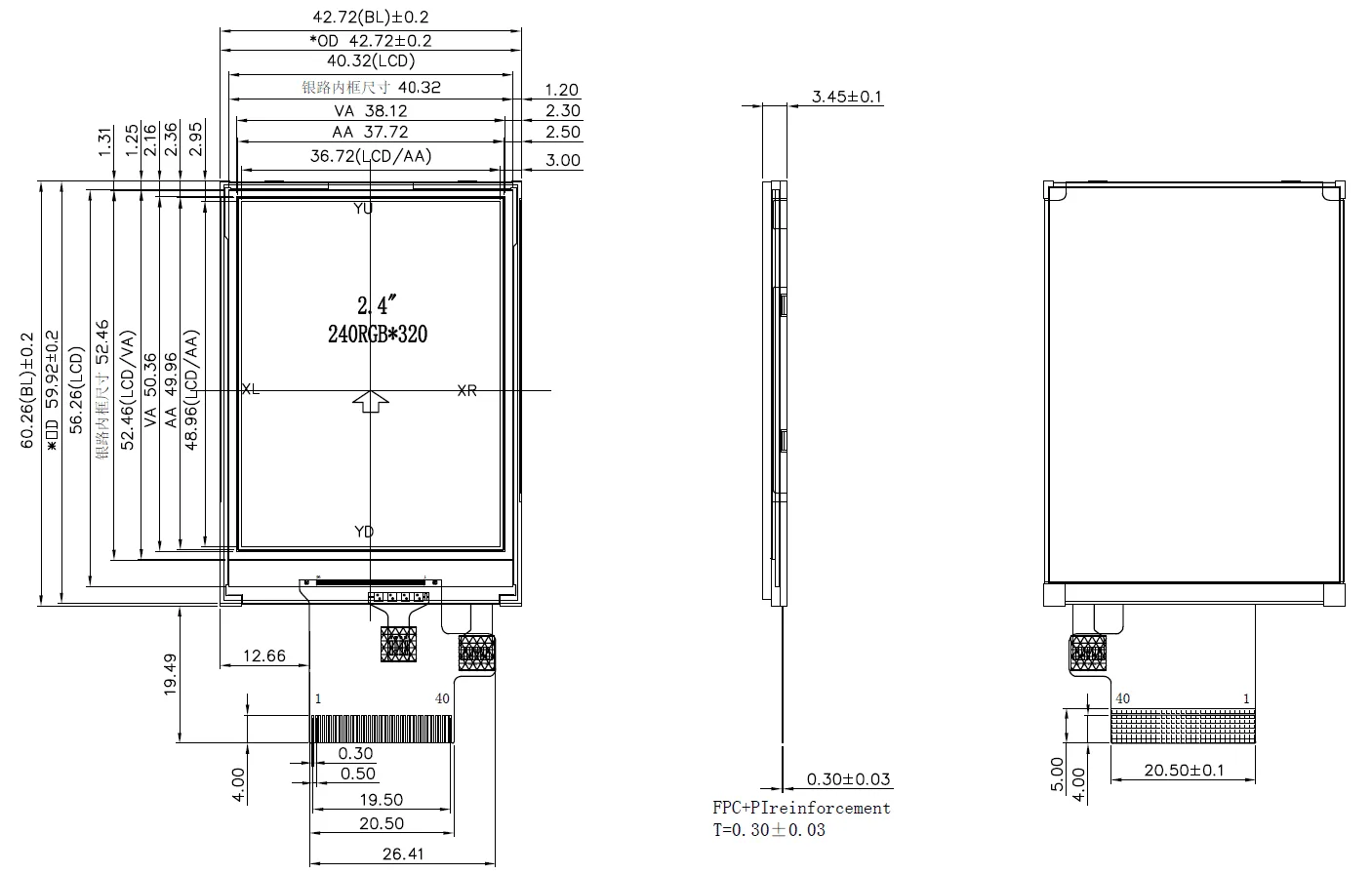

图纸

接口

그렇지 않습니다.	상징	함수
1	GND	육로
2	레다	백라이트의 양극
3-6	LEDK1-LEDK4	백라이트의 음극
7	XR	터치 패널 X 좌표 오른쪽
8	YU	터치 패널 Y 좌표 위로
9	XL	터치 패널 X 좌표 왼쪽
10	YD	터치 패널 Y 좌표 아래로
11	초기화	리셋 신호, 전원 켜진 후 10ms 이상 Low를 유지합니다.
12	VHSYNC	DPI: 프레임 동기화 신호 사용하지 않을 때는 DGND 레벨로 고정하세요.
13	HSHNC	DPI: 라인 동기화 신호 사용하지 않을 때는 DGND 레벨로 고정하세요.
14	도트클크	DPI: 도트 클록 신호 사용하지 않을 때는 DGND 레벨로 고정하세요.
15	DEN	DPI: 데이터 활성화 입력 신호 사용하지 않을 때는 DGND 레벨로 고정하세요.
16-21	DB12-DB17	데이터 버스
22-27	DB6-DB11	데이터 버스
28-33	DB0-DB5	데이터 버스
34	S.D.O	직렬 데이터 출력 양방향 핀 MPU 인터페이스 모드로 열어주세요
35	SDI	DIN/SDA: 직렬 데이터 입력/출력 양방향 핀 사용하지 않을 때는 DGND 레벨로 고정하세요.
36	SCL	WRX 핀은 쓰기 신호로 사용됩니다. 직렬 인터페이스에서 작동할 때 직렬 클럭으로 사용되는 SCL 핀 사용하지 않을 때 IOVCC 수준으로 고정
37	CS	칩 선택 입력 신호 낮음: 칩이 선택되어 접근 가능함 높음: 칩이 선택되지 않았고 접근할 수 없습니다. 사용하지 않을 때는 IOVCC 수준으로 고정하세요.
38	IOVCC	1.65 ~ 3.3V의 외부 전원 공급 장치에 연결합니다.
39	VCI	2.5 ~ 3.3V의 외부 전원 공급 장치에 연결합니다.
40	GND	육로
