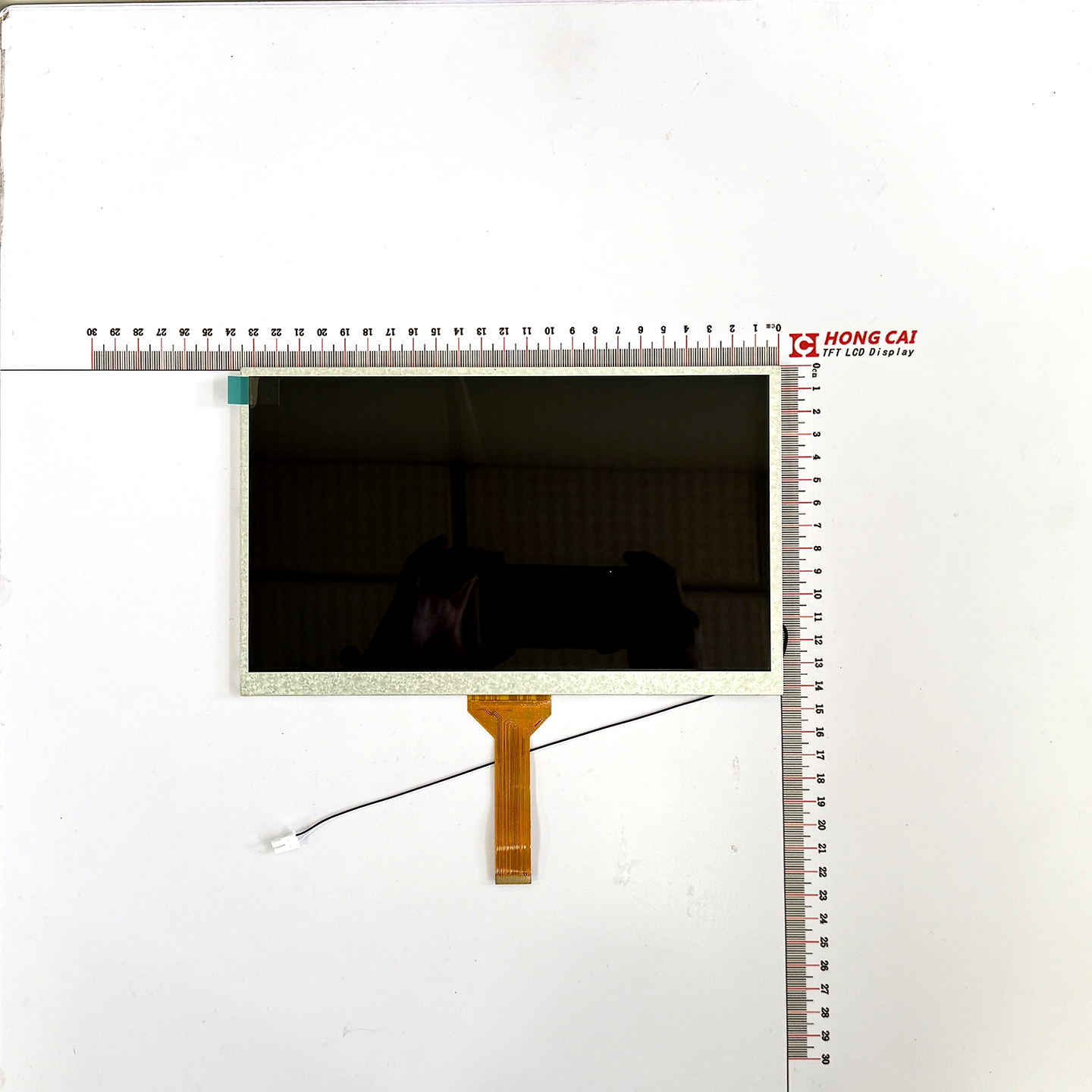

MIPI LCD显示屏10.1寸1024x600

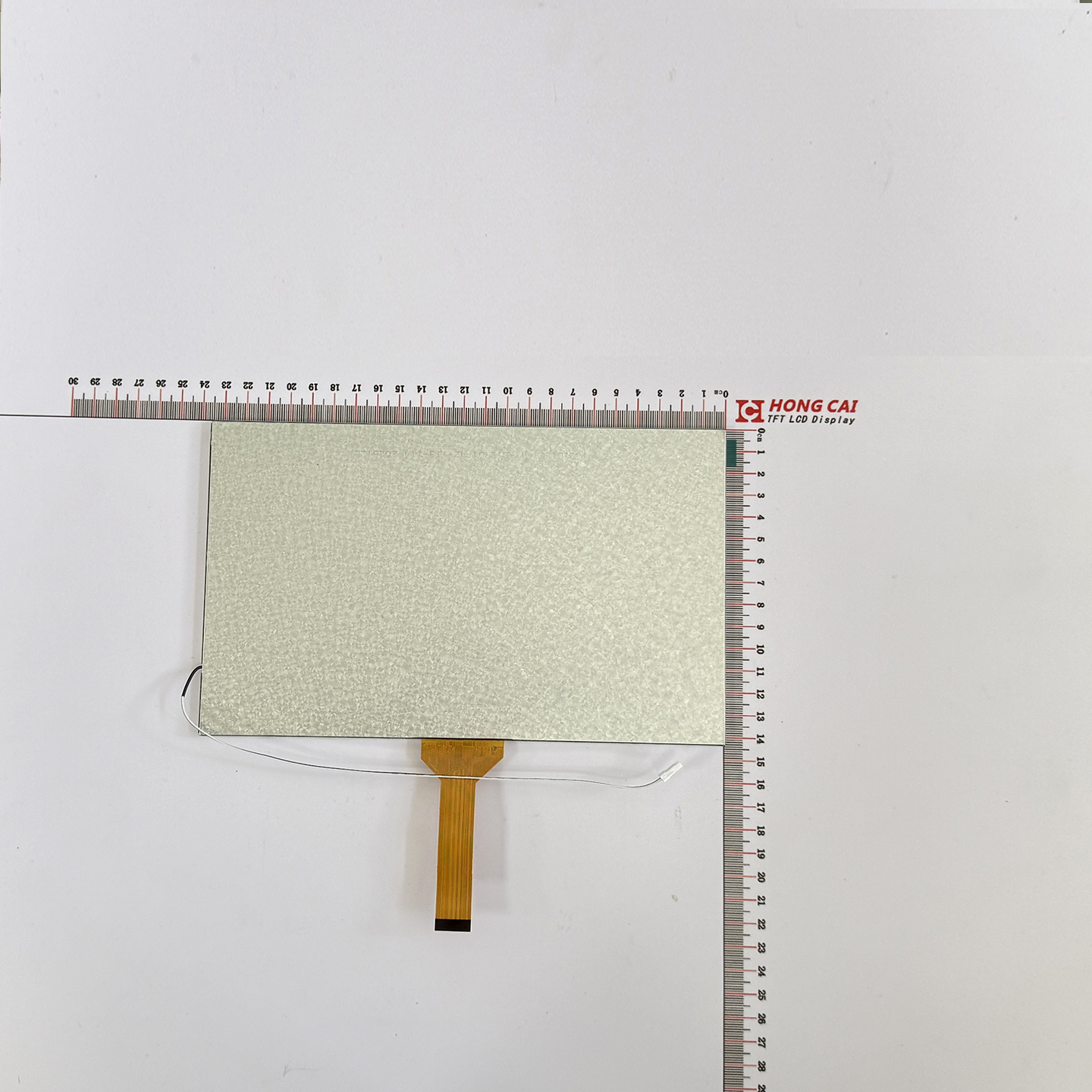

MIPI LCD显示屏10.1寸1024x600 - 图片 2

10.1寸MIPI液晶屏

尺寸： 10.1
分辨率：1024×600 dots
可视视角：ALL
接口类型：MIPI
驱动芯片：EK79007+EK73215
触摸方式：电容或电阻
背光亮度：450 cd/m²
外形尺寸：235(W) ×143(H) ×4.5(D)

搜索LCD显示屏

基本参数

10.1寸LCD液晶显示屏，分辨率1024×600像素的TFT屏，3种接口方式，LVDS，RGB，MIPI，背光供电两种方式，主屏FPC连接器和单独端子，450cd/m² 的高亮度，IPS全视角的广阔视角，触摸屏是标准尺寸，无需单独开发。触摸屏可以选择电阻触摸屏和电容式触摸屏。

尺寸	分辨率	接口方式
10.1″	1280×800	LVDS/MIPI
10.1″	1024×600	LVDS/RGB/MIPI
10.1″	1280×1080	LVDS/MIPI
10.1″	1920×1200	LVDS/MIPI
10.1″	800×1280	LVDS/MIPI
10.1″	1920×1280	LVDS

基本规格

Item	Contents	Unit
Size	10.1	inch
LCM Dimension	235(W) ×143(H) ×4.5(D)	mm
LCD Active Area	222.72(W) ×125.28(H)	mm
Number Of Dots	1024 × (RGB) × 600	pixel
LCD Type	a-Si TFT
Viewing Direction	ALL
Driver IC	EK79007+EK73215
Interface Type	MIPI
Operating Temperature	-20℃~ 70℃
Storage Temperature	-30℃~ 80℃

图纸

接口

PIN No.	Symbol	Function
1	VCOM	Common Voltage
2	VDD	Logic power (1.8V)
3	VDD	Logic power (1.8V)
4	NC	Not connection
5	RESET	Reset Pin(1.8V)
6	STBYB	Standby mode(1.8V)
7	GND	Ground
8	MIPI_D0N	Negative MIPI differential data input
9	MIPI_D0P	Positive MIPI differential data input
10	GND	Ground
11	MIPI_D1N	Negative MIPI differential data input
12	MIPI_D1P	Positive MIPI differential data input
13	GND	Ground
14	MIPI_CLKN	Negative MIPI differential clock input
15	MIPI_CLKP	Positive MIPI differential clock input
16	GND	Ground
17	MIPI_D2N	Negative MIPI differential data input
18	MIPI_D2P	Positive MIPI differential data input
19	GND	Ground
20	MIPI_D3N	Negative MIPI differential data input
21	MIPI_D3P	Positive MIPI differential data input
22	NC	Not connection
23	NC	Not connection
24	AVDD	Power for Analog Circuit
25	NC	Not connection
26	VGL	Gate OFF Voltage
27	NC	Not connection
28	VGH	Gate ON Voltage
29	NC	Not connection
30	NC	Not connection


FAQ

一、小尺寸TFT最小起订量（半定制）

我们 MOQ较灵活。小尺寸半定制TFT显示屏一般从100片起订，如试产或打样项目可再协商更低数量。

三、什么情况下支持FAE技术支持

量产或大批量项目：当订单达到一定规模
项目开发阶段：客户正在进行屏幕驱动、接口电压或软件适配
特殊需求：如需要横屏显示，触控方案等

五、你们如何确保沟通顺畅

我们的销售团队熟悉国际贸易和TFT显示屏的技术规格。我们反应迅速（通常在 2小时内），并在生产前使用完整的技术图纸或实物照片和样品来确认每个细节。

七、你们工厂可以直接处理运输和出口单据

我们可以安排EXW、FOB、CIF等运输条款，并与您指定的货运代理合作。

无论是空运、海运还是快递，我们都能确保快速安全的交付。

二、中尺寸TFT最小起订量（半定制）

我们 MOQ较灵活。中尺寸半定制TFT显示屏一般从50片起订，如试产或打样项目可再协商更低数量。

四、可以定制哪些项目

触摸屏：电容和电阻触摸屏，AG，AF，AR等
背光亮度：可以满足1000 cd/m²以上。（美能达色彩分析仪器）
工业级和医疗：需要满足特定的行业要求等

六、为什么要选择你们

很多海外客户出于沟通和质量和国际物流方面的考虑，更倾向于使用代理商。

我们的团队拥有丰富的经验，提供一站式服务——从设计、报价、生产、质量检验、售后服务、报关到国际运输。您将获得工厂直销价格和服务便利。

八、主要客户是哪些国家

中国，亚洲，欧洲

LCD目录

① 定制显示屏

A. 外表结构背光和接口FPC。
B. 亮度1000cd/m²、接口类型、FPCA可修改。
C. 客户要求定制RGB，SPI，MCU， LVDS，MIPI之间的接口转换。

高亮度背光技术（≥1000nits），阳光下依然清晰可见。

A. 上/下/左/右可视角度均可为60度。
B. IPS全视角，上/下/左/右可视角度均可为89度。

A. 电容触摸屏，AR（防反射），AG（防眩），AF（防指纹），TDM显示屏触摸屏OCA光学一体化贴合。

B. 四线或五线电阻式触摸屏，亮面/雾面可定制。
