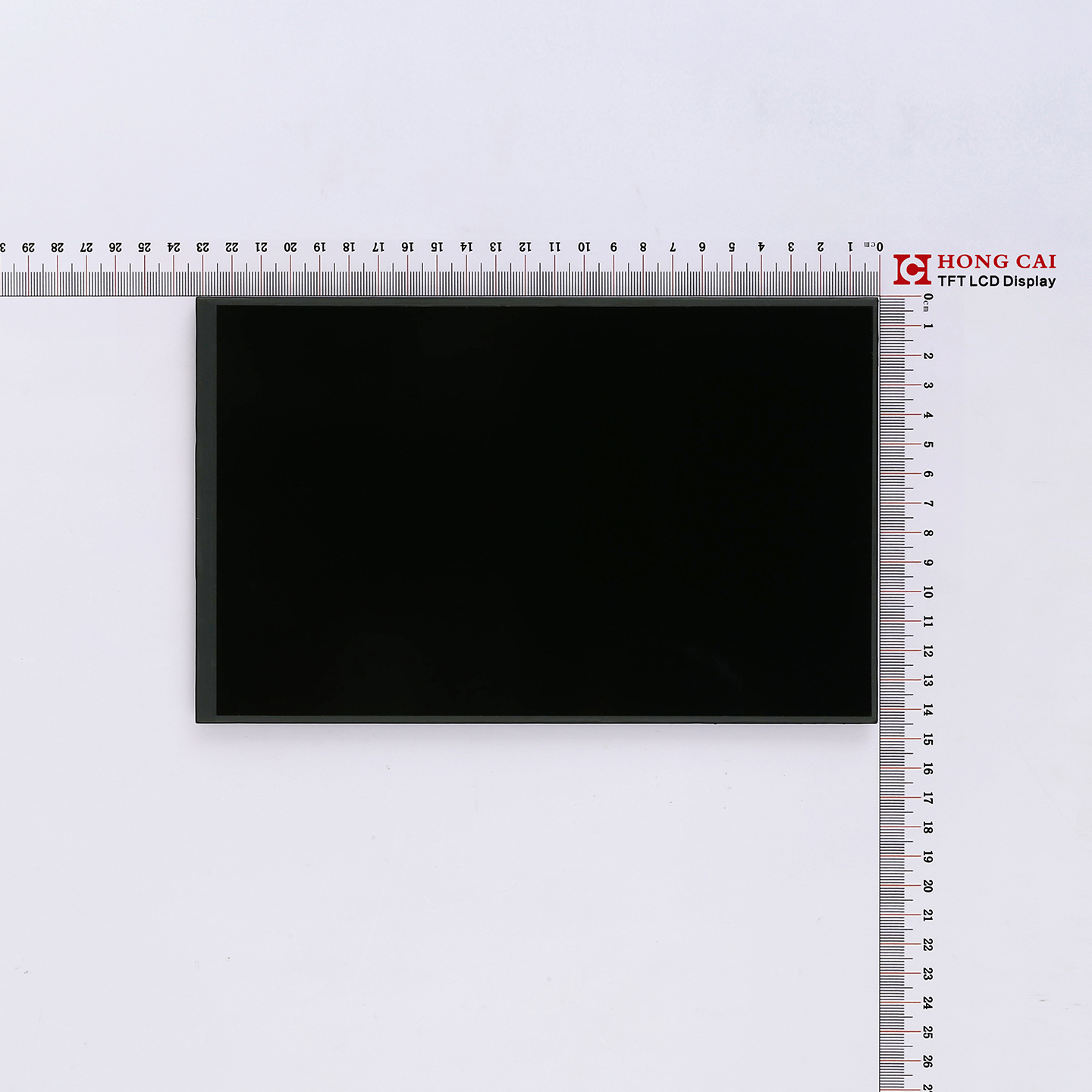

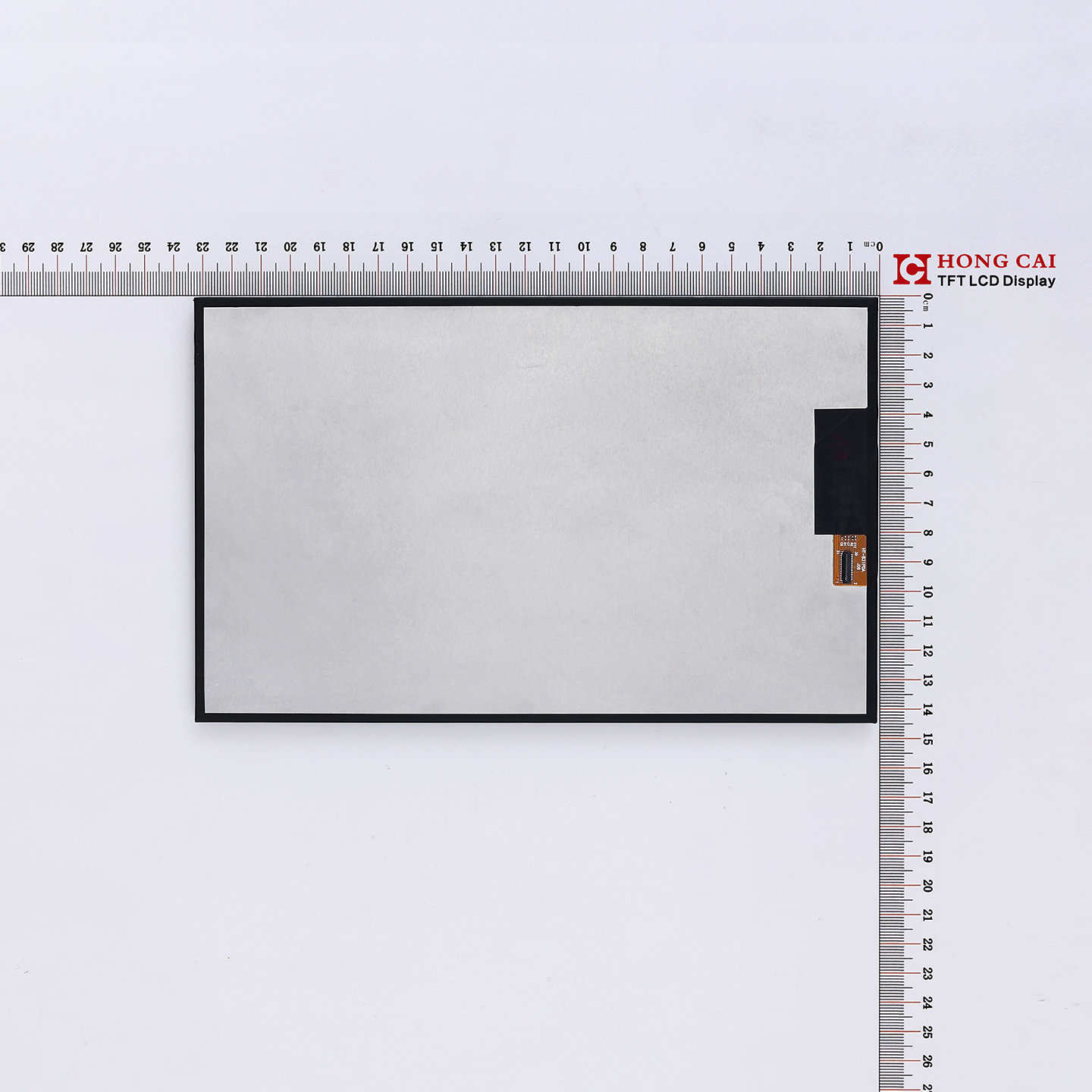

MIPI显示屏10.1寸电容触摸屏

     纵向显示TFT液晶屏



  • 尺寸：10.1
  • 分 辨 率： 800 * RGB * 1280 pixel
  • 可视视角：IPS
  • 接口类型：MIPI 2 or 4 Lane
  • 驱动芯片：JD9365DA
  • 触摸方式:   CTP
  • 背光亮度:  390 cd/m²
  • 外形尺寸：143.00 x 228.60 x 2.60 (mm) (W x H x D)
请求报价
在线沟通

LCD显示屏搜索

基本参数

10.1寸LCD显示屏，纵向IPS全视角液晶屏，分辨率800*1280 ，驱动IC JD9365，MIPI接口类型，31PIN标准通用接口，可提供标准型号和定制LVDS接口。IPS高清高亮度的LCD液晶显示屏，搭配GT911触摸IC的电容触摸屏。

尺寸 分辨率 接口方式
10.1″ 1280×800 LVDS/MIPI
10.1″ 1024×600 LVDS/RGB
10.1″ 1280×720 LVDS/MIPI
10.1″ 1920×1200 LVDS/MIPI
10.1″  800×1280  LVDS/MIPI
10.1″ 1920×1280  LVDS

基本规格

Item Contents Unit
Size 10.1 inch
LCM Dimension 143.00 x 228.60 x 2.60 (mm) (W x H x D) mm
LCD Active Area 135.36 x 216.58 (mm) (W x H) mm
Number Of Dots 800 * RGB * 1280 pixel
LCD Type a-Si TFT
Viewing Direction IPS
Driver IC JD9365DA
Interface Type MIPI 2 or 4 lanes
CTP G+G
CTP IC GT911

图纸

接口

LCM PIN

Pin NO.

 Symbol Function
1 GND Ground
2 LEDK Backlight-
3 LEDA Backlight+
4 GND Ground
5 NC Not Connect
6 VBAT Power supply 2.8V~3.3V
7 GND Ground
8 NC Not Connect
9 GND Ground
10 D3N DSI_D3N are differential data signal line
11 D3P DSI_D3P are differential data signal line
12 GND Ground
13 D0N DSI_D0N are differential data signal line
14 D0P DSI_D0P are differential data signal line
15 GND Ground
16 CLKN DSI_CLKN are differential data signal line
17 CLKP DSI_CLKP are differential data signal line
18 GND Ground
19 D1N DSI_D1N are differential data signal line
20 D1P DSI_D1P are differential data signal line
21 GND Ground
22 D2N DSI_D2N are differential data signal line
23 D2P DSI_D2P are differential data signal line
24 GND Ground
25 RESET Hardware reset pin
26 TE Tearing effect output
27 NC Not Connect
28 GND Ground
29 LCD-ID Power supply 2.8V~3.3V
30 NC Not Connect
31 GND Ground

CTP PIN

NO. Symbol Description
1 SDA I2C Data Singal
2 SCL I2C Clock Singal
3 RST Reset Pin For CTP
4 INT Interrupt Singal
5 VCC 3.3V POWER SUPPLY（3.3V）
6 GND Ground


FAQ

我们 MOQ较灵活。小尺寸半定制TFT显示屏一般从100片起订，如试产或打样项目可再协商更低数量。

  • 量产或大批量项目：当订单达到一定规模

  • 项目开发阶段：客户正在进行屏幕驱动、接口电压或软件适配

  • 特殊需求：如需要横屏显示，触控方案等

我们的销售团队熟悉国际贸易和TFT显示屏的技术规格。我们反应迅速（通常在 2小时内），并在生产前使用完整的技术图纸或实物照片和样品来确认每个细节。

我们可以安排EXW、FOB、CIF等运输条款，并与您指定的货运代理合作。

无论是空运、海运还是快递，我们都能确保快速安全的交付。

我们 MOQ较灵活。中尺寸半定制TFT显示屏一般从50片起订，如试产或打样项目可再协商更低数量。

  • 触摸屏：电容和电阻触摸屏，AG，AF，AR等

  • 背光亮度：可以满足1000 cd/m²以上。（美能达色彩分析仪器 ）

  • 工业级和医疗：需要满足特定的行业要求等

很多海外客户出于沟通和质量和国际物流方面的考虑，更倾向于使用代理商。

我们的团队拥有丰富的经验，提供一站式服务——从设计、报价、生产、质量检验、售后服务、报关到国际运输。您将获得工厂直销价格和服务便利。

中国，亚洲，欧洲

LCD目录

标准尺寸
圆形显示屏
条形显示屏
中大尺寸

A.  外表结构背光和接口FPC。
B.  亮度1000cd/m²、接口类型、FPCA可修改。
C.  客户要求定制RGB，SPI，MCU， LVDS，MIPI之间的接口转换。

高亮度背光技术（≥1000nits），阳光下依然清晰可见。

A.  上/下/左/右可视角度均可为60度。
B.  IPS全视角，上/下/左/右可视角度均可为89度。

A.  电容触摸屏，AR（防反射），AG（防眩），AF（防指纹），TDM显示屏触摸屏OCA光学一体化贴合。

B.  四线或五线电阻式触摸屏，亮面/雾面可定制。
